鉆孔需要成本的，夠用就好，接地孔不要放得太離譜！
23338
58

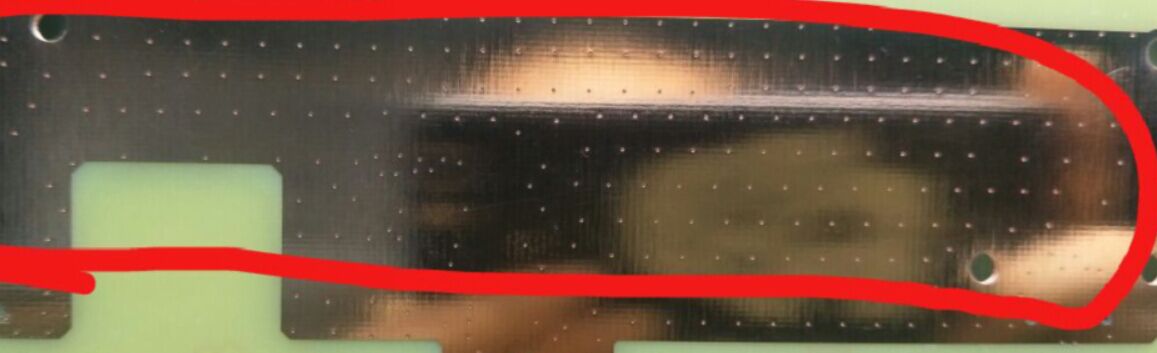

做LAYOUT設計，對于接地孔放得密密麻麻，有時候能放出一個花出來，其實這些成本非常大，而且我們大數 據顯示的是，所有鉆孔中60%是接地孔，而只有40%是線路孔，60%接地孔我認為最少能減少到一半無用孔，如圖：
我在這幫大家算一筆帳：有時候一片板上多放了300個無用孔，做1萬片 就是300萬個孔，而我們用的是20萬轉速的主軸，6個頭，
1）普通TG板材鉆3片，一小時鉆12000個孔， 這樣算下來6個頭的鉆機 1個小時鉆3片的話能鉆21萬孔， 300萬個孔，一臺鉆機我得鉆15個小時左右，15個小的機器，房租，水電，人工成本全是浪費
2）如果是中TG更是離譜， 一小時鉆10000個孔，這樣算下來6個頭的鉆機1個小時鉆2片的話能鉆12萬孔，300萬個孔，一臺鉆機能得25個小時左右 ，25個小的機器，房租，水電，人工成本全是浪費
讀完上面的數你是否有感受，接地孔夠用就好，不是越多越好，主要是浪費太可惜，確實要用的再多也不算多，，如果實在太多的話，又會產生一個多孔費出來！
點贊
互動評論
58
登錄
或
注冊
后才可以留言哦！
羅***(1***1A) 2019-07-04 10:53:10
0
是不是可以這樣PCB費用降下來，鉆孔費按孔數收費呢？
官方工作人員()
2019-07-04 11:06:32
目前還沒有另加鉆孔費計劃，個別文件鉆孔多審核及業務具體溝通
歐***(7***4S) 2019-06-28 10:26:55
1
這個事情沒必要杠. 確實需要的, 就放上去. 不需要的, 沒必要加. 能節約就節約. 不能本著反正不用花自己錢的思路來做事.
官方工作人員()
2019-06-28 14:53:58
對的，以設計而設計，并且還要綜合考慮到生產成本
汪***(1***5W) 2019-06-27 15:28:24
4
強烈建議 去掉拼板費用，比如 我兩個板子 主板中間挖空做按鍵板 這樣面積沒有增加 但是 打樣費用卻強硬的增加了 非常不合理的收費項目總之 按面積算 你管他拼多少塊板子 都一個價格就行了
王***(3***0A) 2019-06-27 07:39:44
0
高頻有些的確需要，畫個面包板也會很多孔呢，不過也有一些人打板當裝飾品用，或者切PCB當亞克力用，會開一些裝飾孔，比如板上用過孔畫個花什么的，不過真的很好看，嘗試能不能用激光打穿孔增快速度。
彭***(2***7A) 2019-06-26 16:05:42
3
RF板和高速板你給我少一半過孔看看，能用才是鬼
陳***(1***1G) 2019-06-26 13:03:52
0
夠用就好，今后注意
鄭***(1***7K) 2019-06-26 11:00:10
0
我本身就是過孔數夠用就好的實作者，尤其是雙面板大面積地的鋪銅內部，一般我只在其邊沿打一圈，自認為內部再打過孔就是多余的，造成制板工藝上的浪費。并且，包括做元件封裝的絲印時也是這個原則，畫多余就是浪費絲印油。雙面板能只在一面上有絲印就盡量做到這樣，以免制板絲印時再得再印一面。話說我以為現在都是激光打孔了呢！
趙***(1***2A) 2019-06-26 09:57:17
2
我主要做6GHz以上的RF板子，15GHz都硬著頭皮在FR-4上努力跑...接地孔密度會是圖中三倍都不止，為啥？散熱、高頻低阻抗地必須的，不然TX的EVM指標直接爛的不能看500MHz以下的低頻板當然用不了這種過孔方式
官方工作人員(1***6G)
2019-06-26 10:19:05
這樣從成本上來說，會產生高昴的成本費用！
張***(5***5M) 2019-06-26 08:01:27
0
10CM*10CM的板子上超過多少過孔開始產生多孔費？？
官方人員高先生(2***1W)
2019-06-26 09:05:15
暫時沒有收費的計劃
唐***(3***8D) 2019-06-25 22:31:33
0
看具體設計要求，簡單的板子可以少孔。但是很講究的PCB，孔真的不能少，少一個都爆出一堆噪音，無法處理。
