客戶反映PCB文件在輸出Gerber，PCB打樣時，運用“嘉立創下單小助手”確認生產稿發現無法顯示過孔文件，PCB文件設計肯定有過孔文件，此問題嚴重后果就是會造成線路板打樣的時候漏開過孔導致文件開路。

如下面的案例：

希望能夠得到我司技術指導，下圖片是原文件

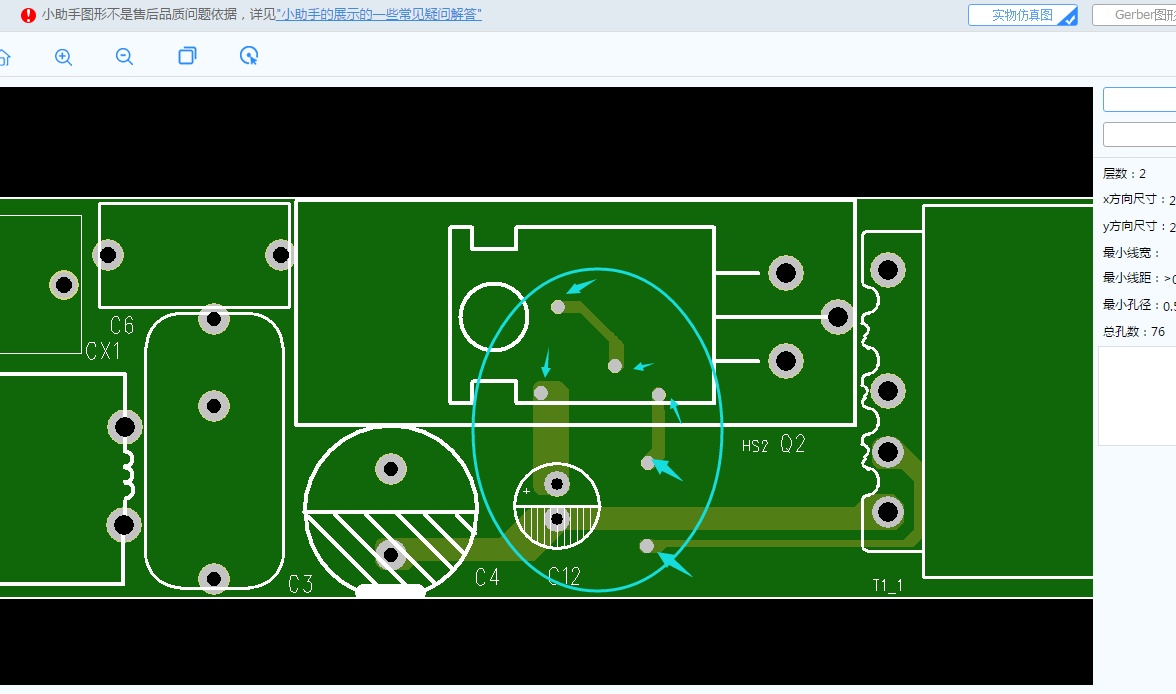

結合二個圖前后對比的確過孔文件丟失

解決方法如下：

PADS Layout-設置--層定義--電氣層--支持單面板這個勾選去掉就行（在此不用圖表示）。

雙面板肯定是不能選擇（支持單面板）選項的，一但勾軟件規則就只認PAD焊盤孔，不在認VIA過孔。

下圖運用“嘉立創下單小助手”查看更改好的文件，看效果圖鉆孔文件正常顯示出來。

借這個問題強烈推薦大家采用“嘉立創下單小助手”下單，確認生產稿，目的是可以完美的規避各種問題產生的任何設計不規范（錯誤設計）等問題！
