PCB打樣設計之Layout布線采用Fill敷銅有那些危害
14918
0
PCB打樣的時候，Layout布線采用Fill敷銅有那些危害？

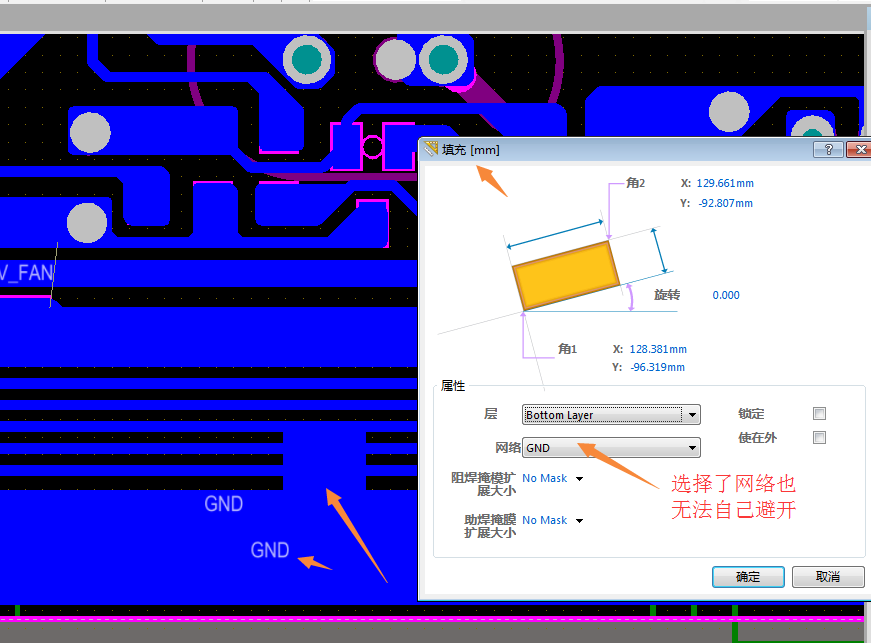

一. 用fill敷銅會造成板子短路，而采用多邊形敷銅連接某一網絡，它會按設置的距離自動避開其它網絡．fill卻填到哪里連接哪里。
二. 在軟件里大量運用FILL填充塊設計焊盤或者敷銅會產生文件無法生成Gerber文件。因為軟件里D碼是有限的只有999個D碼。
如下圖生成GERBER文件發現提示問題報告反饋gerber-無法匹配fill.pcbdoc的所有形狀。
看這種情況，您放心投把生成的Gerber文件投單PCB廠家加工嗎？

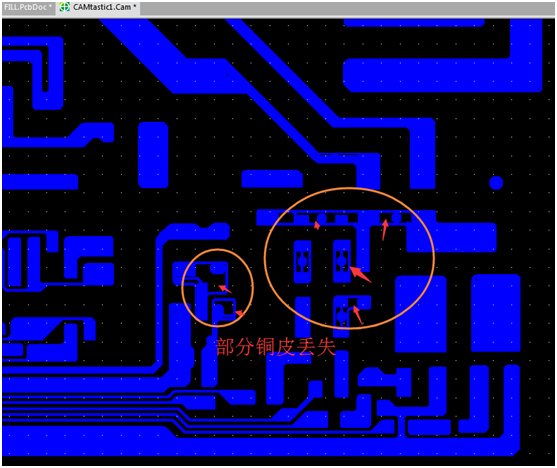

發現不了您在文件里面采用FILL繪的銅皮，此問題嚴重后果就是會造成丟失數據的風險。
在此推薦嘉立創的下單小助手，可以下單查看文件信息，避免出錯
