經常會遇到一些不規范的拼版圖，僅是把幾塊板子連在一起就叫作拼版， 對于大小一致規則的矩形板這樣連接沒有問題，但對于一些大小不一，外形不規則的異形板，就不能直接連在一起處理了，需要結合實際生產機器設備的合理性來拼，下面先發一些實物來具體分析一下這些拼版不合理在什么地方：

案例一

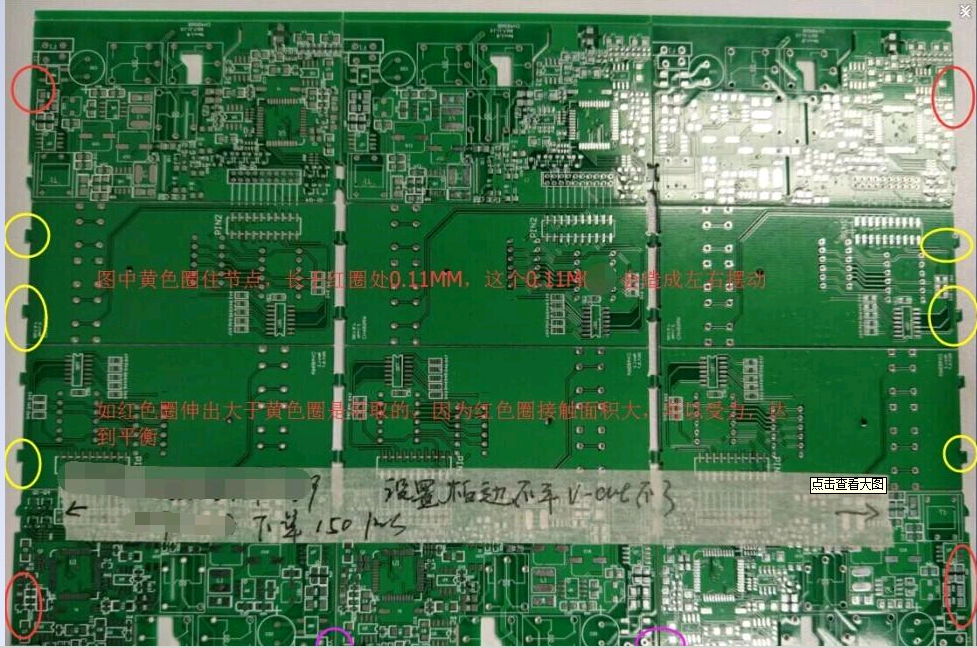

如下圖異形板 雖然加了擋板，但無支撐點如左上角及右下角，銑空完這個地方就是懸空的，再上V割機就不受力了，在成

形過程中因力度不平衡最終V割甩邊 ，造成V割時刀走到工藝邊造成報廢。

正確拼法如下，如按下圖這樣拼 ，就不存在以上這個問題：

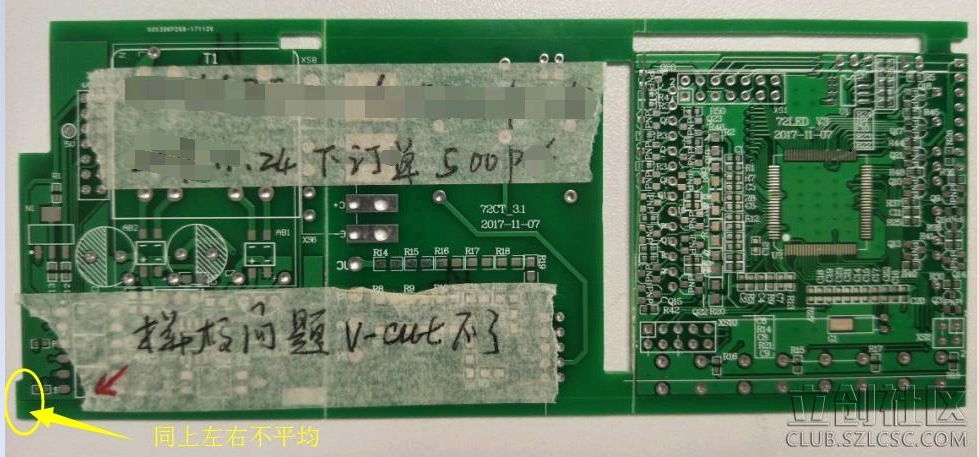

2、這個圖片也是同樣的道理，支撐點受力面積小,只是形狀不同，同上無法V割。

案例二：

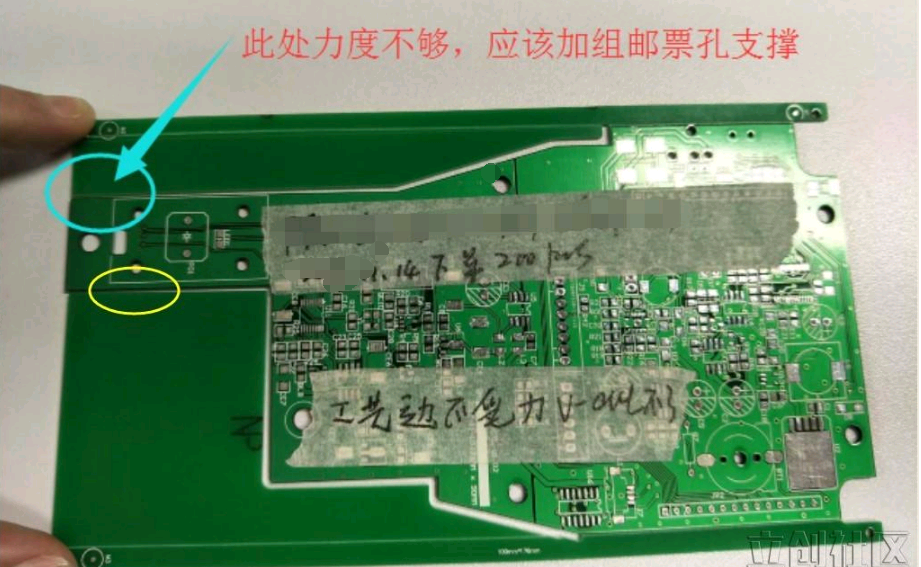

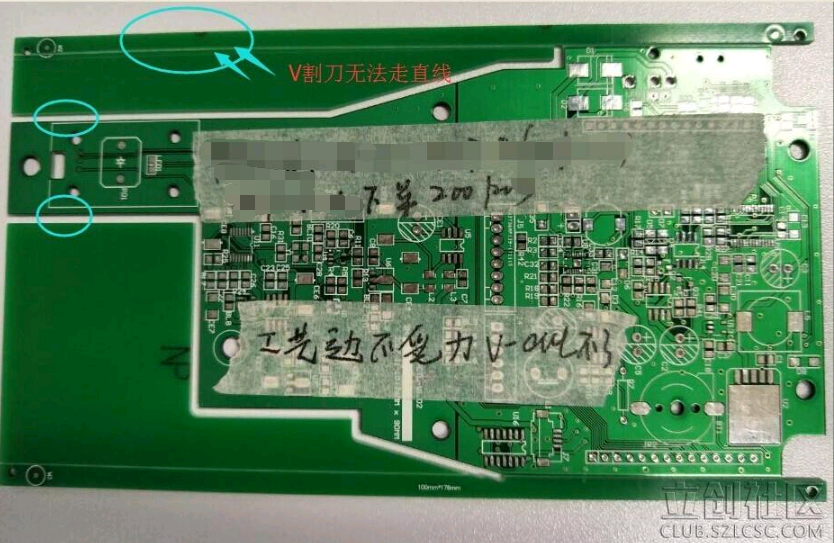

下圖我不知道大家有沒有看出問題，此拼板是不行的，細節可以結合案例一發現問題。

最終正確的拼板應該左右加郵票孔起到拉力的作用。

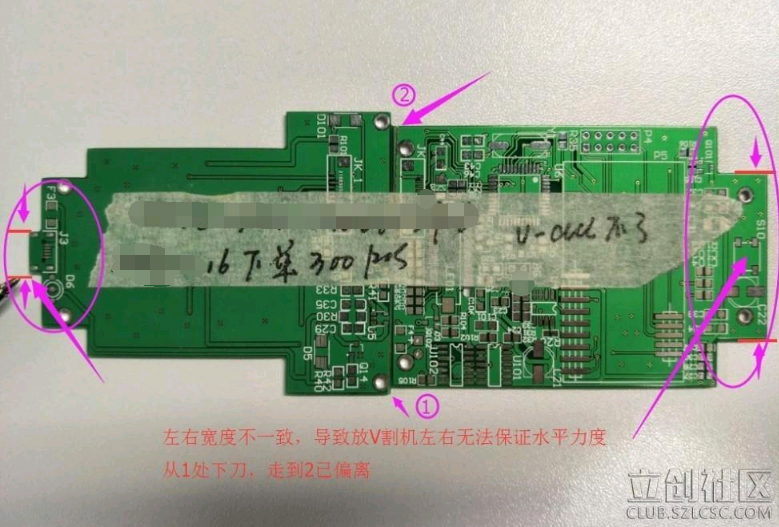

在看看另一種拼板，因左右無法保證水平，造成的V割偏位。

下圖是正確的拼板只僅僅多加條工藝邊扶助。

下圖是正確拼板，左右不采用V割，將采用鑼空（CNC）方法成形。
