環形焊盤，中間是挖空的。 是一個聲孔。如何制作鋼網。
更新時間：2023-09-28 01:30
2489
1
文檔錯誤過時,
我要反饋
更新時間：2023-09-28 01:30
2489
1
2489
1
文檔錯誤過時,
一個機械孔，外邊是銅環。 如何制作鋼網呢？ 需要把這個銅環元件貼到PCB上，PCB上也有孔和銅環，不能堵住中間的孔。
互動評論
1
登錄
或
注冊
后才可以留言哦！
官**工(1***5A)
2020-08-04 10:19:56
0

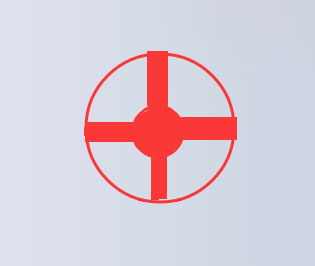

您好，這種可以開，可以避孔開邊上的圓環部分，然后中間過孔用鋼片連接，確保錫不會漏在孔內，如下圖這樣的做法。
如果要做這種效果，下單時可以備注一下哪個焊盤要開孔，避孔開。 或者打開文件截圖指出這個焊盤，然后在旁邊說明指出來的焊盤要開孔，避孔開。
如果要做這種效果，下單時可以備注一下哪個焊盤要開孔，避孔開。 或者打開文件截圖指出這個焊盤，然后在旁邊說明指出來的焊盤要開孔，避孔開。
