設計優化:鋪銅網格間隙優化
更新時間:2024-12-12 17:17
18220
1
文檔錯誤過時,
我要反饋

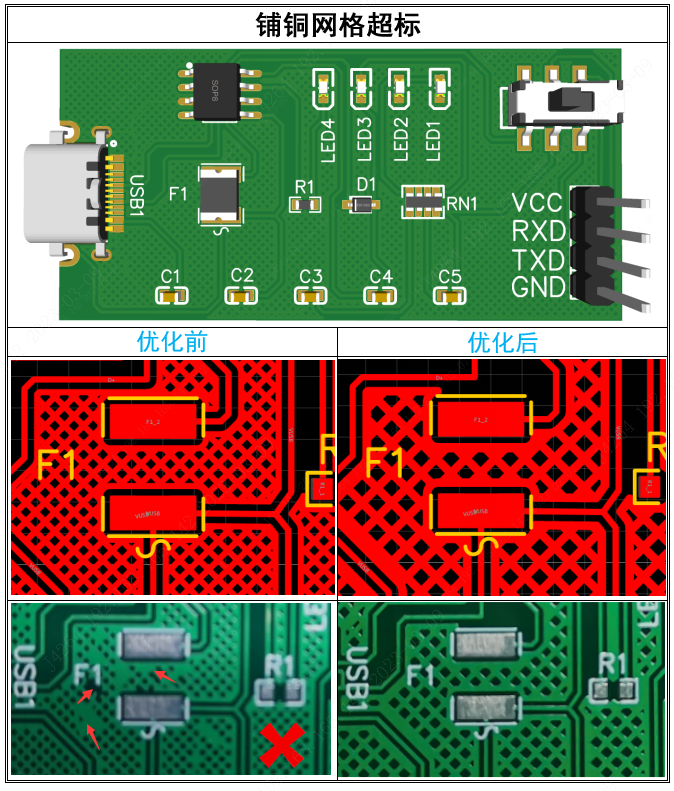

我司采用干膜工藝生產,為避免干膜碎對PCB造成開短路的不良,對于鋪銅網格的間隙為0.254mm(相關說明詳見下單前技術員必看)
因此,對于低于此間隙的鋪銅網絡(生產易粘連或缺失),建議鋪實心網絡或是拉開間隙保證網格線寬線隙在0.254mm以上
您好,我們?nèi)嫔塋DI設備,現在所有板阻焊開窗跟焊盤可以1:1制作,您設計上可以阻焊比焊盤單邊0.02mm以上,謝謝!
