設計優化：工藝邊上加定位孔制作標準
更新時間：2024-12-12 16:30
42191
5
文檔錯誤過時,
我要反饋
42191
5
文檔錯誤過時,

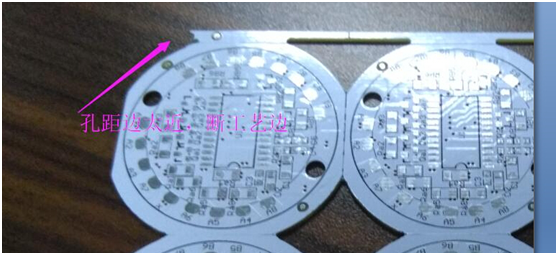

客供拼板工藝邊定位孔很大,基本上同工藝邊寬差不多大，容易斷工藝邊，特別是加在懸空位。

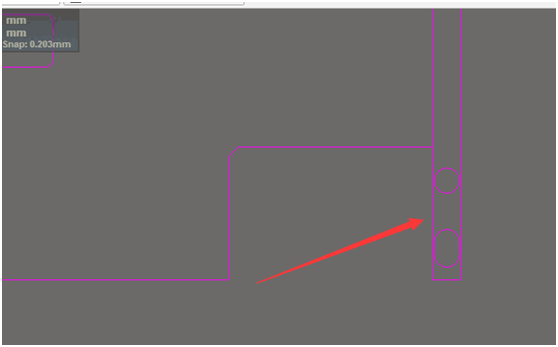

如下圖，拼板工藝邊寬4.5mm孔4mm 又是懸空的，容易導致斷工藝邊，
如孔一定要那么大，那么建議客戶工藝邊寬8mm以上才能避免斷工藝邊。
工程師們注意了?。?！
您為什么要加工藝邊？加工藝邊的目的是固定板子方便PCB成形定位及貼片廠機器貼片時用，其實對于我們來說不加工藝邊更省錢，但沒辦法，要大規模生產就得用機器，用機器生產就得符合一定的標準。
工藝邊常規一般是5mm寬度，定位孔是2mm的直徑 光學定位點一般是1mm直徑表貼焊盤。如您要3mm或4mm定位孔麻煩加寬工藝邊，要考慮加完孔后是否有懸空位避免斷工藝邊。
如出現以上情況請慎重下單，我司無法保證能滿足客戶需求。

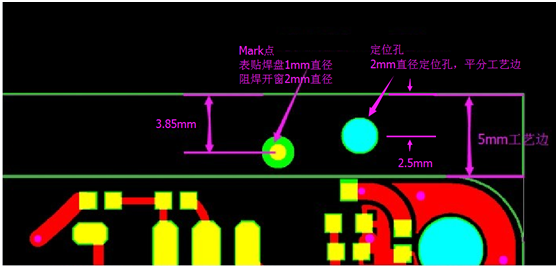

下圖是正確加法請參考：
3.85指的是光點中心到板邊，3.35指的是光點邊到板邊
這個是為了適合嘉立創SMT的最小距離
您好，關于立創EDA使用的，可以在立創官網https://lceda.cn/幫助－聯系我們，找到對應的客服告訴您軟件使用方法的，謝謝！
您好，小批量訂單需要工藝邊與MARK點（3-4個），MARK邊緣點離板邊有3.35MM即可。
跟層數無關，定位從字面理解就是扶助底板定位用。常規都是加工藝邊上，如板內有（內定位）可以不用另外添加。
