我們以滿足客戶需求為服務宗旨，對于客戶出貨方式提供單片與拼板出貨方式，其中提供多種拼板方式，滿足客戶的不同需求，目前我們制作的拼板主要是"郵票孔"，客戶可以參考自行拼板，也可以下單選擇由嘉立創拼板。

在此重點說明"按客戶拼版資料出貨"，也就是客戶提供拼版圖參考拼板， 在實際生產中出現以下問題：

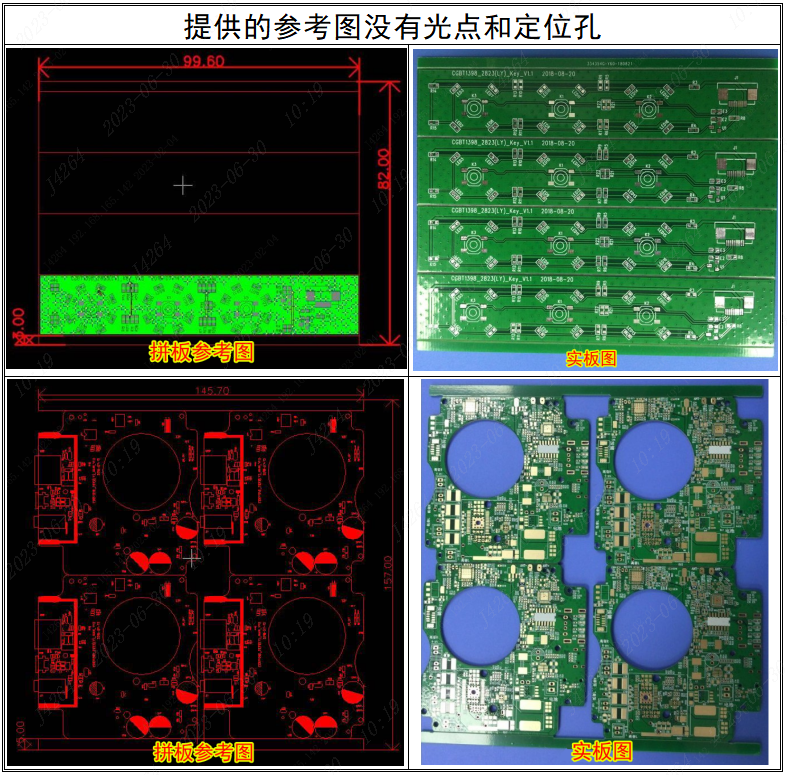

■ 客戶提供的拼板圖沒有光點定位孔等指示數據，實板也沒有光點和定位孔導致SMT不便組裝

■ 改善優化方案：我們依是否"標準SMT"組裝情況做如下處理：

?在嘉立創"標準型SMT"：

001) 若原資料沒有工藝邊，我們將按SMT要求添加5MM工藝邊和光點、定位孔（不再通知客戶）

002) 若原資料工藝邊少于5mm，我們將把工藝邊加寬至5mm，并自行添加光點、定位孔（不再通知客戶）

?在嘉立創"經濟型SMT"，或客戶自行SMT：

001) 若拼板圖中沒有工藝邊，我們不添加工藝邊、光點、定位孔

002) 若拼板圖中工藝邊上面光點、定位孔標示不清楚的，我們自行選位置添加；

003) 若拼板圖中工藝邊上面光點、定位孔沒有標示的，我們依客戶下單選擇指示增加（此選項2024年10月已上線）

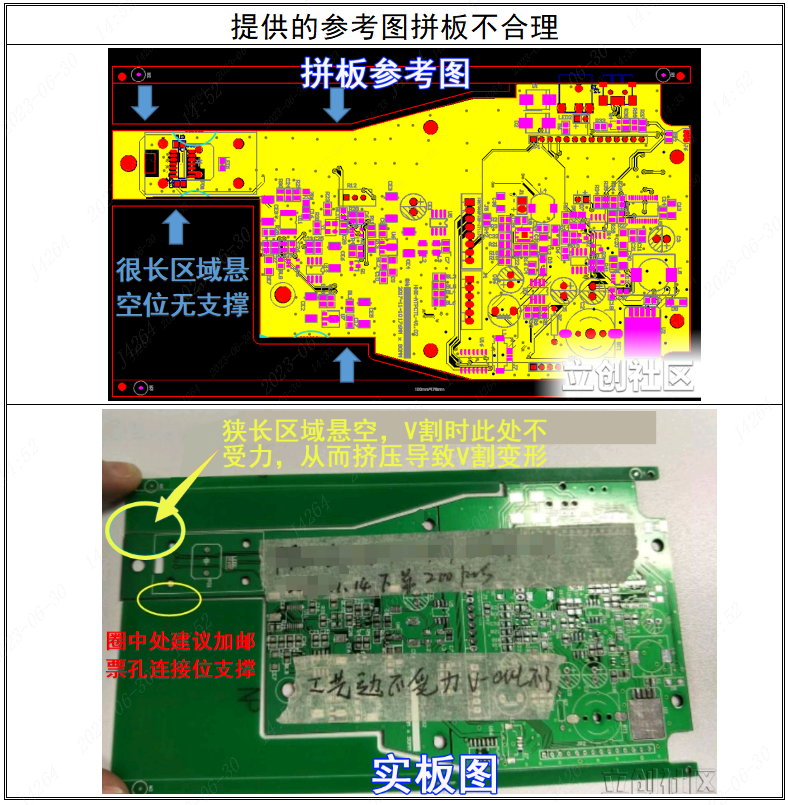

■ 客戶提供的拼板圖不規范，實板生產出現V偏斷板等品質不良

■ 改善優化方案：當發現拼板圖中會出現連接不良的，我們適當調整或添加連接位

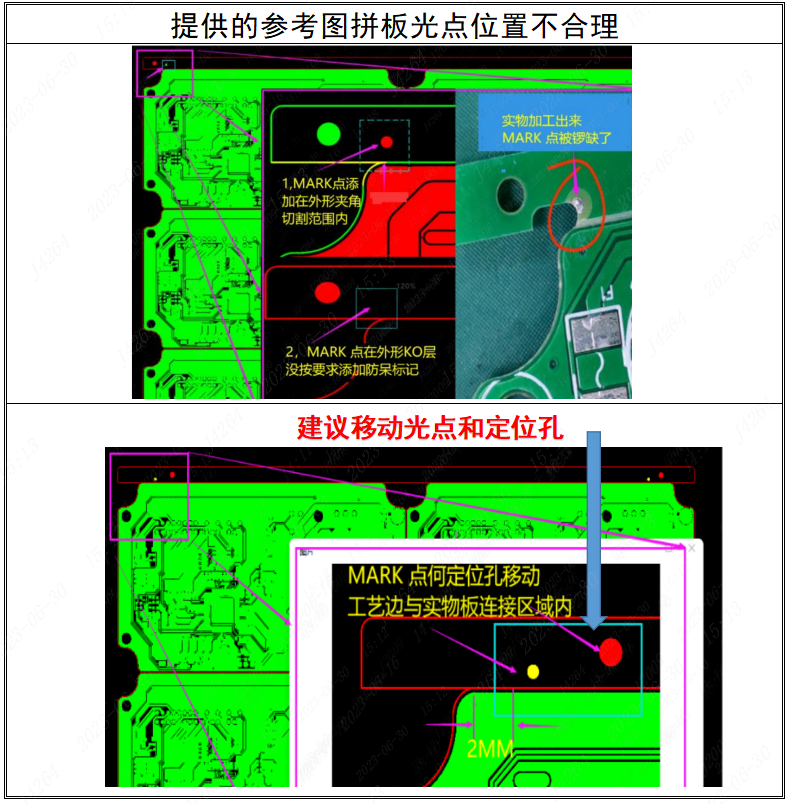

■ 客戶提供的拼板圖不規范，實板生產出現鑼壞光點等品質不良

■ 改善優化方案：當發現拼板圖中會出現破壞光點或定位孔/工藝邊的，我們適當調整或移動光點/定位孔位置

再次強調：

1）對于無工藝邊的，則不加MARK點及定位孔。但若需要嘉立創"標準型SMT"的，則會默認按SMT要求添加工藝邊、MARK點和定位孔

2）對于參考圖中工藝邊上面沒有MARK點及定位孔，依客戶指示來確定添加（此項由2024年10月更新，原規定為原資料中沒有標示則不添加）

3）對于提供參考圖中有MARK點及定位孔，其位置因圖片沒法看出詳細尺寸位置，我們只能自行選位置添加（若對尺寸位置有嚴格要求的，請您在文件中自行添加好）

4）對于提供拼板圖中可能出現斷板等品質不良的，我們工程發現了會適當調整（如添加連接位，移動光點、定位孔等），不再通知客戶，請您確認生產稿檢查

"按拼板參考圖來拼板"是協助附加項目，我們不能保證發現所有拼板不合理情況，因此在我們工程拼板后請確認生產稿仔細檢查拼板，有問題請反饋我們調整。對于因?qū)嶋H拼板未符合您的拼板圖要求的，不接受拒收PCB。?
