目前生產采用的是機械鉆孔，常規的孔徑范圍是0.15-6.3mm的成品孔（暫不做盲埋孔板），超過6.3mm的有銅孔需要采用擴孔方式生產，公差相對較大，若選擇噴錫工藝的，可能存在一定機率的爆孔情況（建議選擇沉金工藝避免此類情況）

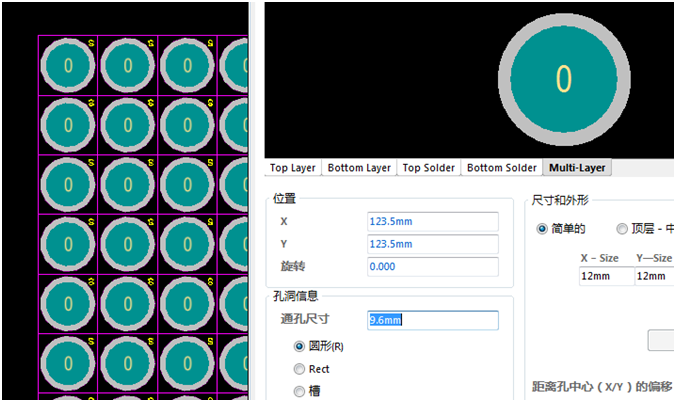

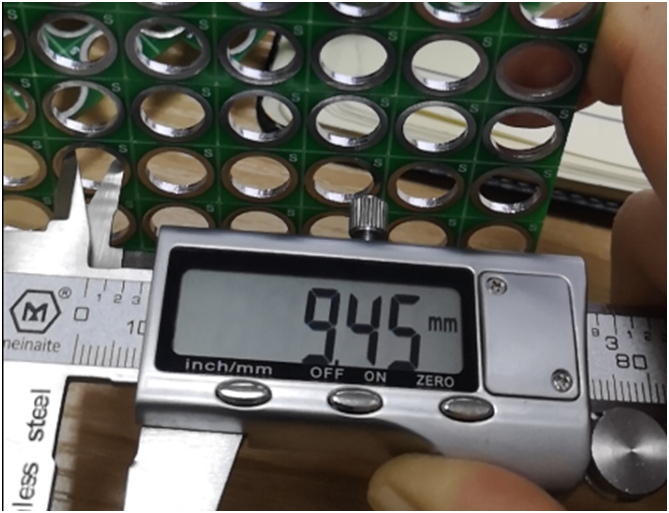

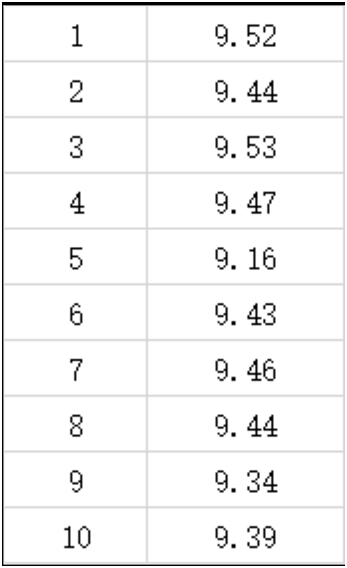

下圖文件是9.6mm 的有銅孔，超過了行業正常鉆刀大小，需要采用擴孔后沉銅的，經測量部分孔超過+/-0.2mm的公差的。
綜上所述：考慮公差無法保證因素，嘉立創金屬化( 機械鉆 ) 超出6.30MM 設計金屬孔的，對于公差較常規偏差大，請慎重下單！

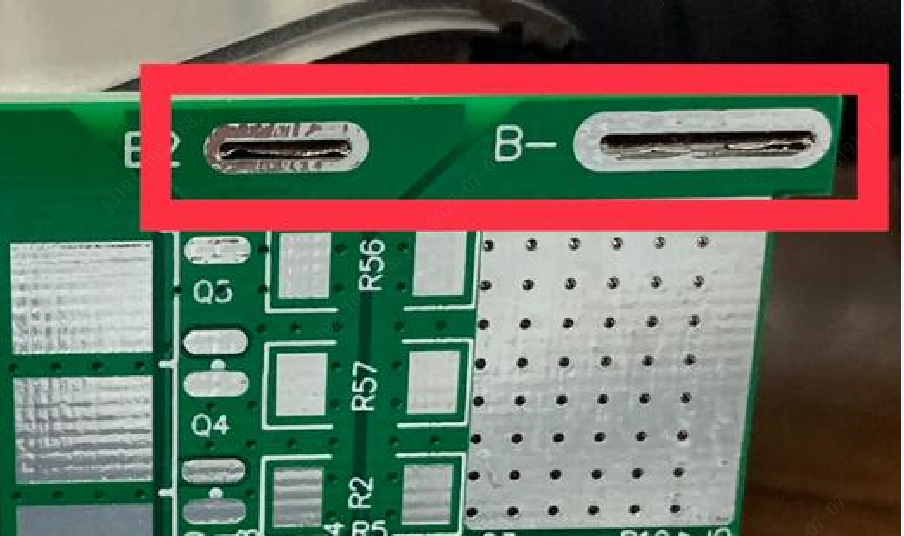

另外，此類大的金屬化孔跟長的金屬化槽孔一樣，噴錫時存在"爆孔"的品質隱患（點擊查看爆孔形成原因），請盡量設計為無銅孔或是沉金工藝
