通常PCB是規整的矩形形狀，但是如今，很多PCB 的尺寸在不斷縮小，隨市場變遷電路板中的功能也越來越多，板子外殼形狀多樣化。設計也就變得愈加復雜，而這類形狀往往不太容易設計。

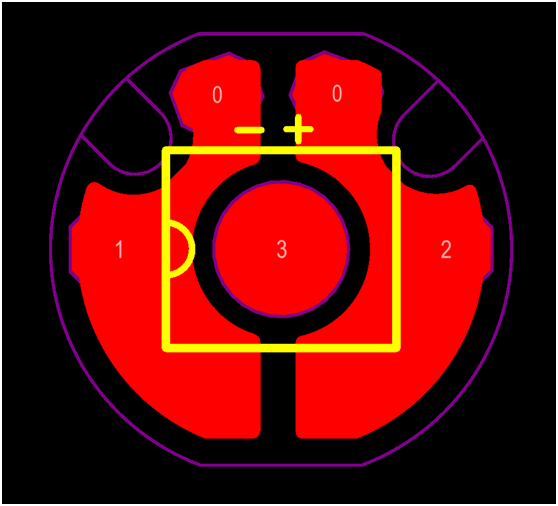

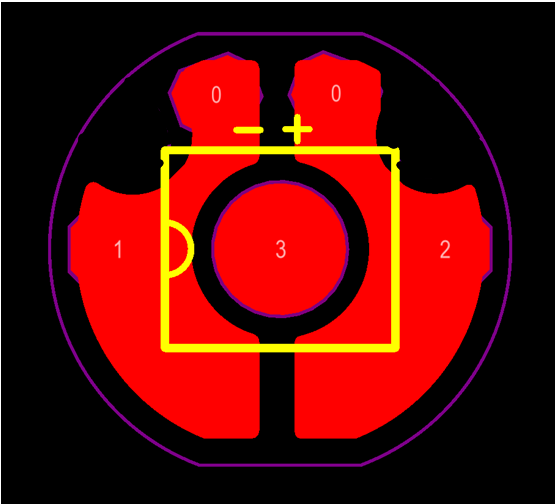

那么，部分設計外形不規范引起的不同結果

 按原圖來做成型鑼帶制作可能會出現幾種不同的情況。

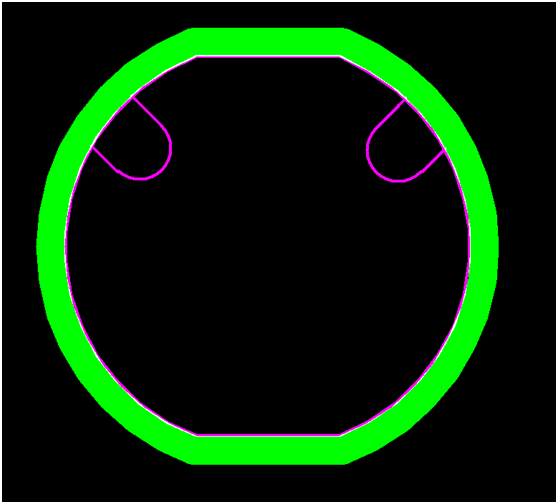

 1）沿外形層只鑼外形（圖中綠色為鑼帶軌跡）

成品效果如下圖

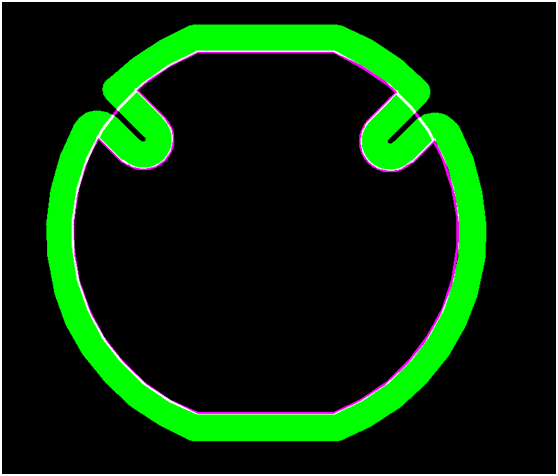

2. 沿凹槽處鑼外形

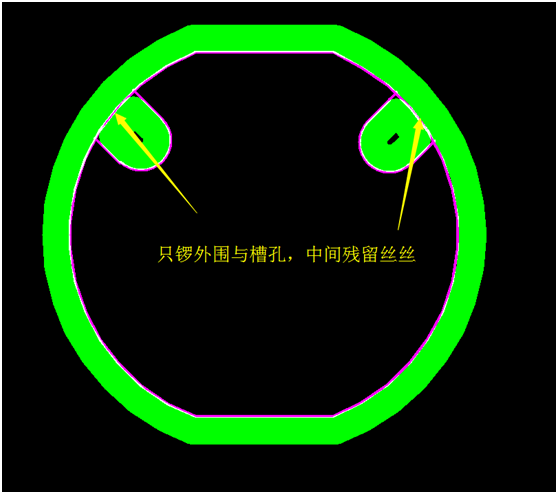

對于這種設計不規范歧義的會產生不同的結果，有的設計工程師可能不在乎，一句話“按原圖來制作”，那么就會出現這個情況：

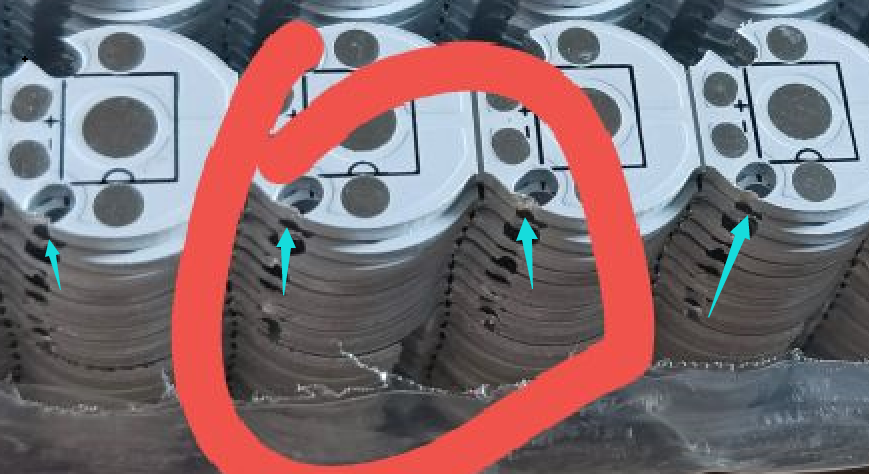

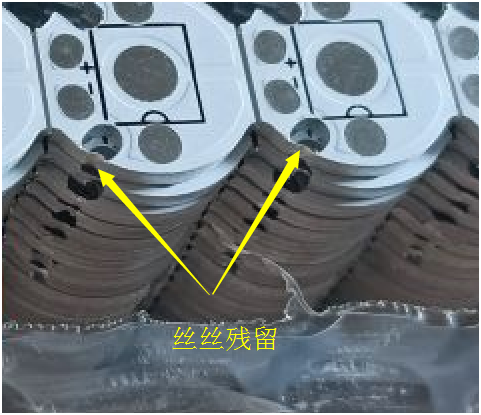

實板效果就是這樣的

一個PCB文件需要表達出您的制作要求， 咱們工程設計一定要嚴謹細致，粗枝大葉隨意的設計會產生理解上的歧義，從而生產出不符合您要求的產品。
